AI+汽车PCBA解决方案
我们位于苏州的产线严格遵循IATF16949质量管理体系，提供PCBA一站式服务，涵盖三防涂覆、选择性焊接等先进工艺，确保产品在高温、高湿、剧烈震动等恶劣环境下稳定运行，万无一失。
应用场景：新能源动力升级域、后装智能驾驶辅助系统(ADAS)、车身舒适与安全控制系统、智能座舱域。

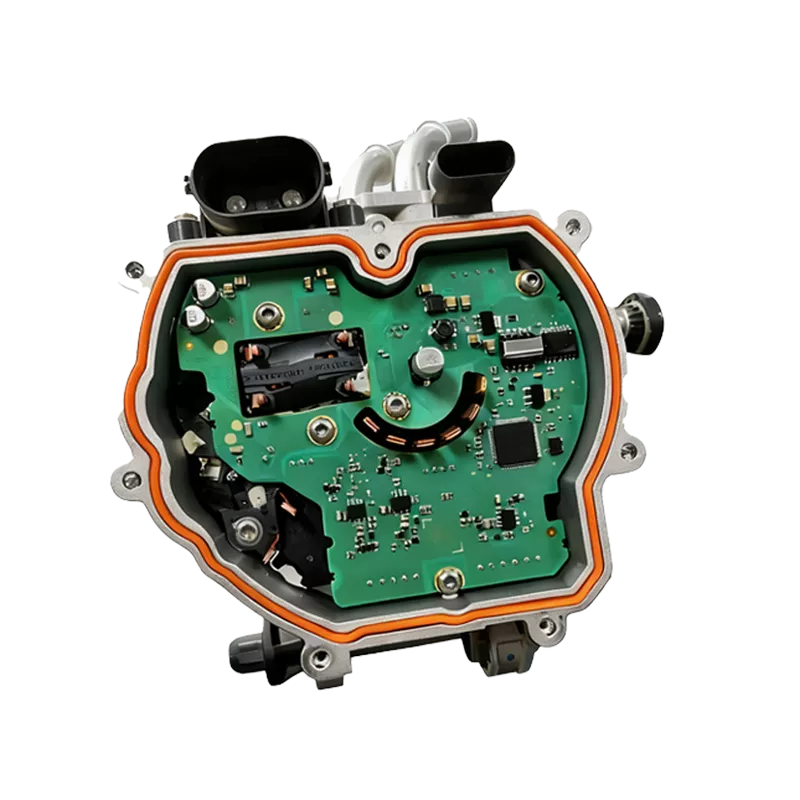

- 新能源动力升级域PCBA

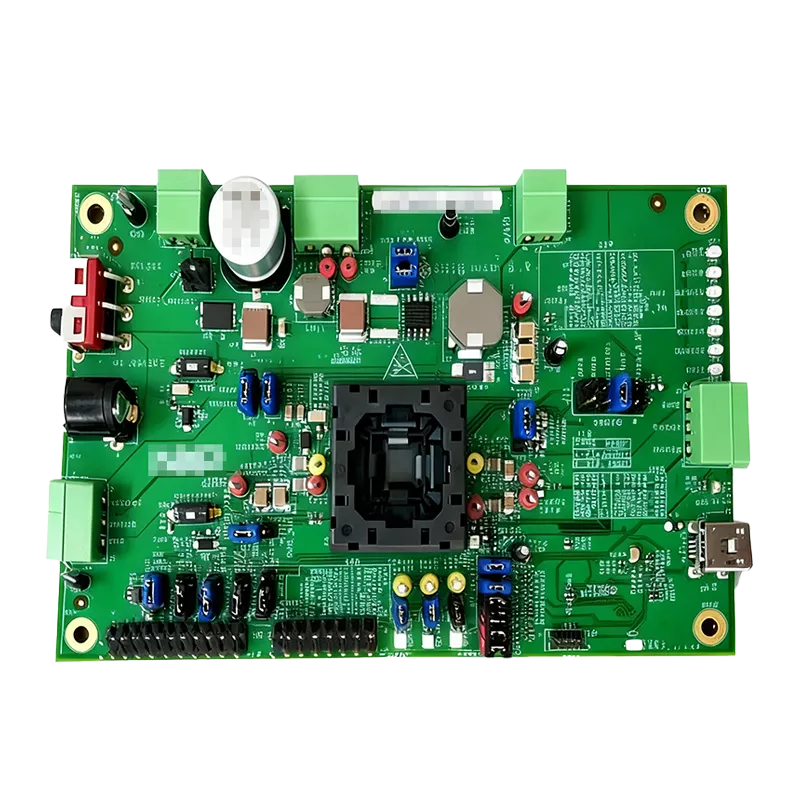

- 后装智能驾驶辅助系统(ADAS)PCBA

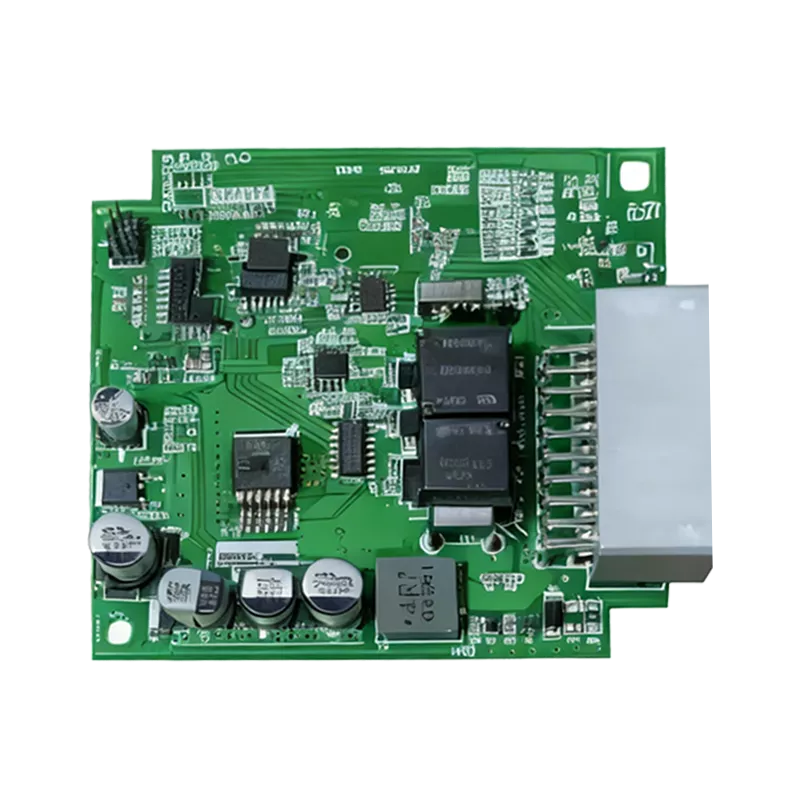

- 车身舒适与安全控制系统PCBA

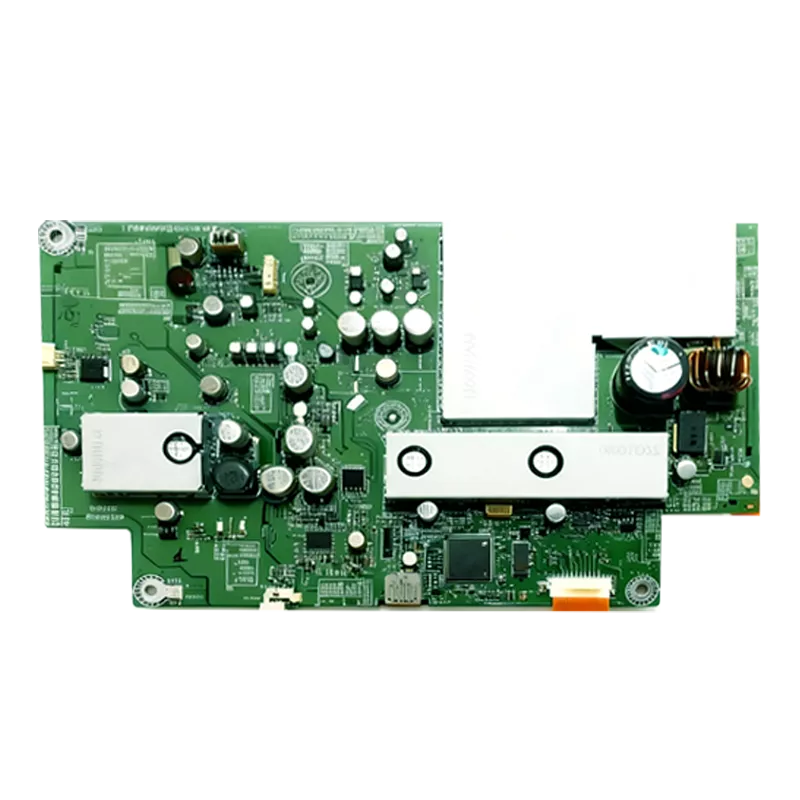

- 智能座舱域PCBA
AI+工控PCBA解决方案
我们在苏州的PCBA加工产线提供一站式服务，针对工厂现场的粉尘、潮湿、电磁干扰等挑战，提供加强型三防涂覆、厚铜箔电源板等特殊工艺，大幅提升板卡的环境适应性与平均无故障时间（MTBF）。
应用场景： PLC可编程逻辑控制器、工业机器人控制器、数控机床（CNC）、人机界面（HMI）、工业网关。
查看更多苏州PCBA加工案例

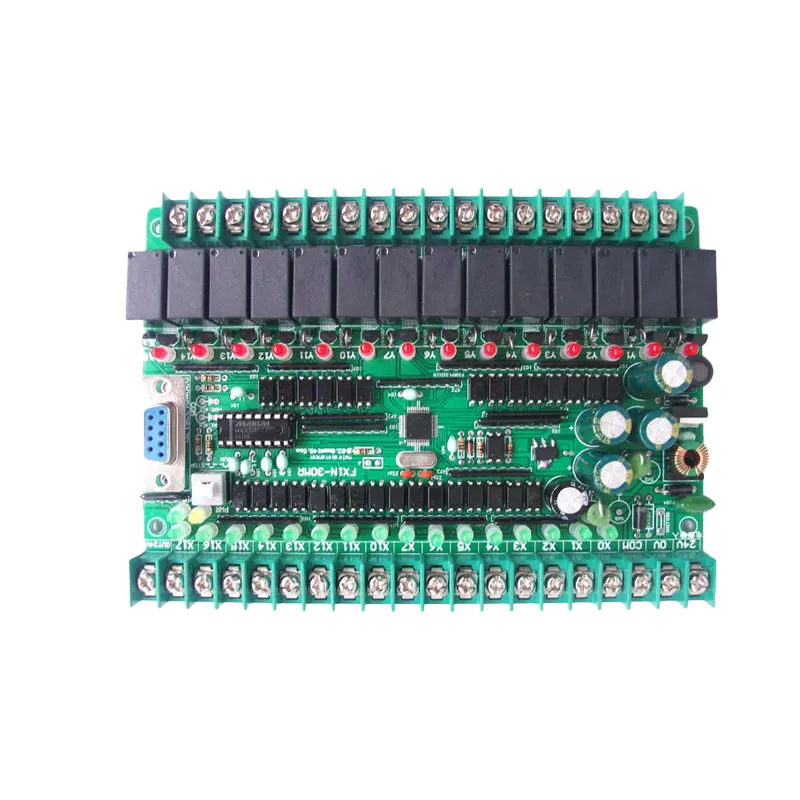

- 工业级 PLC 控制器PCBA

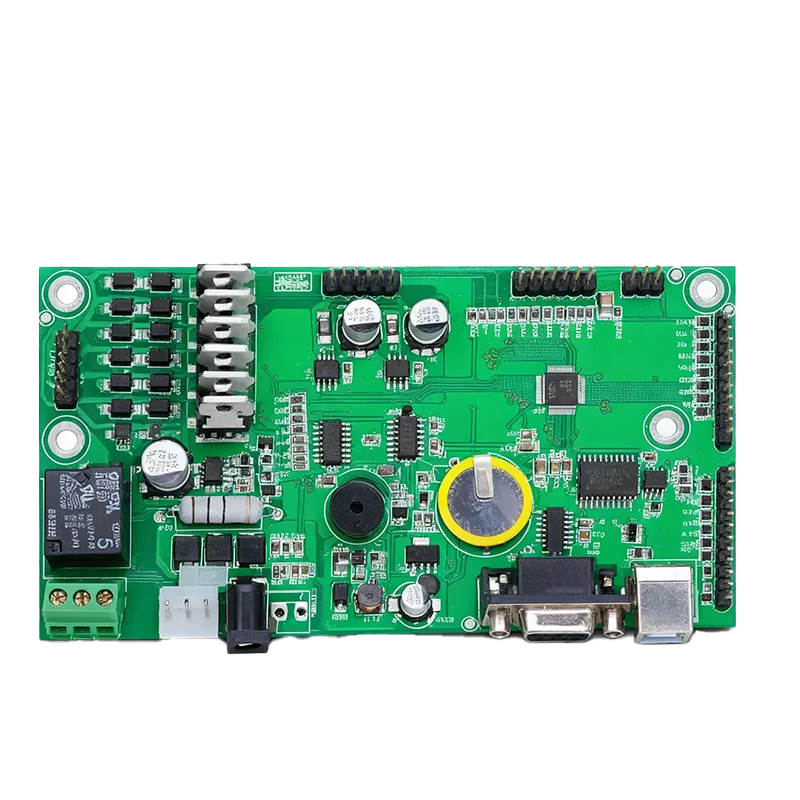

- 分布式能源监控主板PCBA

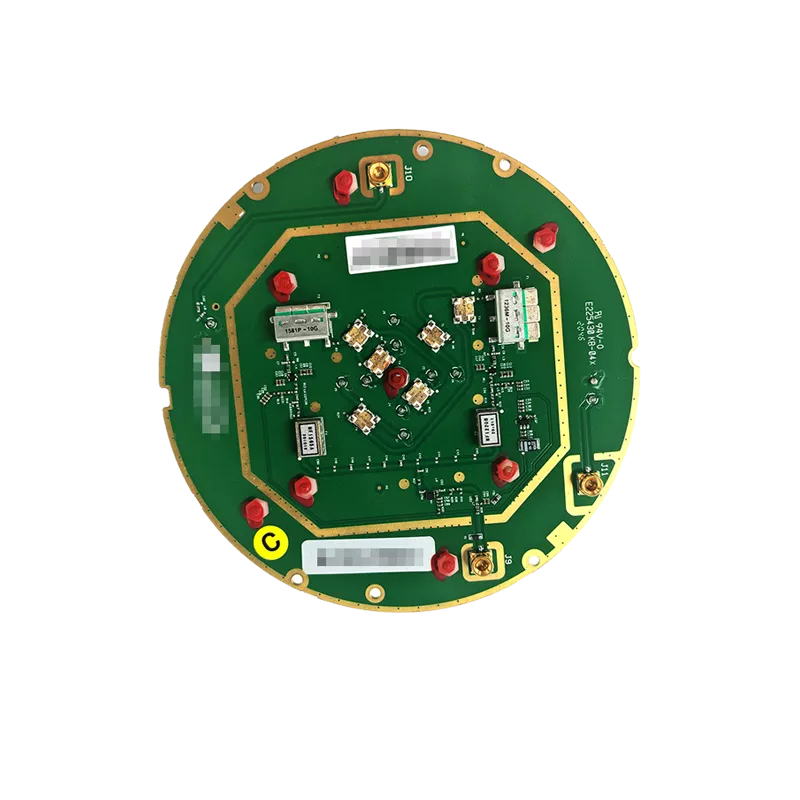

- 多协议边缘网关主板PCBA

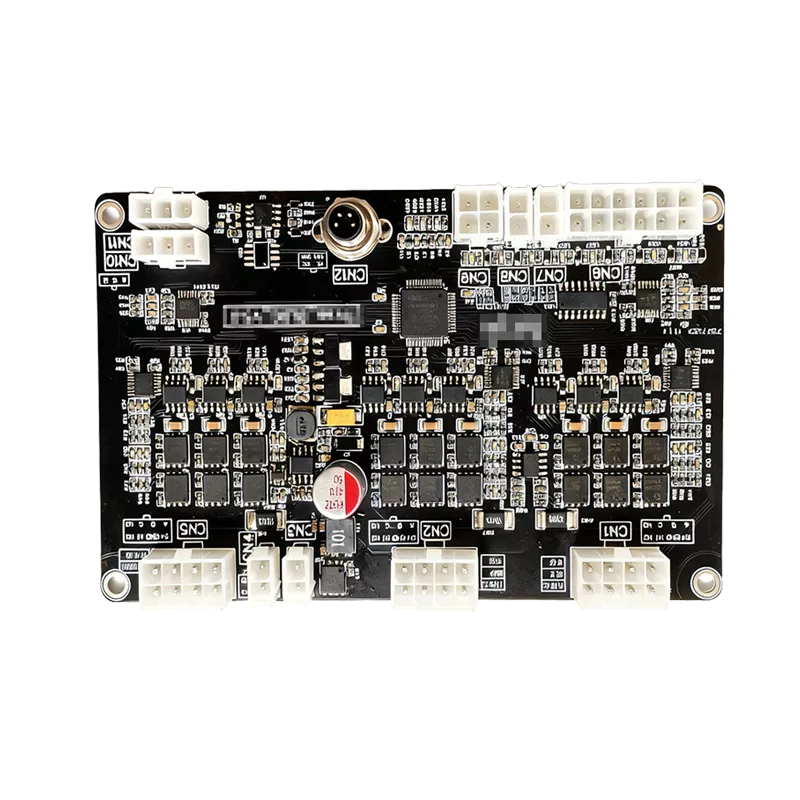

- 机器人控制器主板PCBA
AI+医疗PCBA解决方案
在我们在苏州的PCBA加工基地，依托万级无尘车间进行生产，提供医疗电子一站式制造服务，严格执行ISO13485医疗质量管理体系，所有流程全程可追溯。对微弱信号采集和处理的精度要求极高，确保PCBA加工环节的诊断结果准确无误。
应用场景： 医学影像设备、病人监护仪、便携式诊断设备、手术机器人、治疗仪器。
查看更多苏州PCBA加工案例

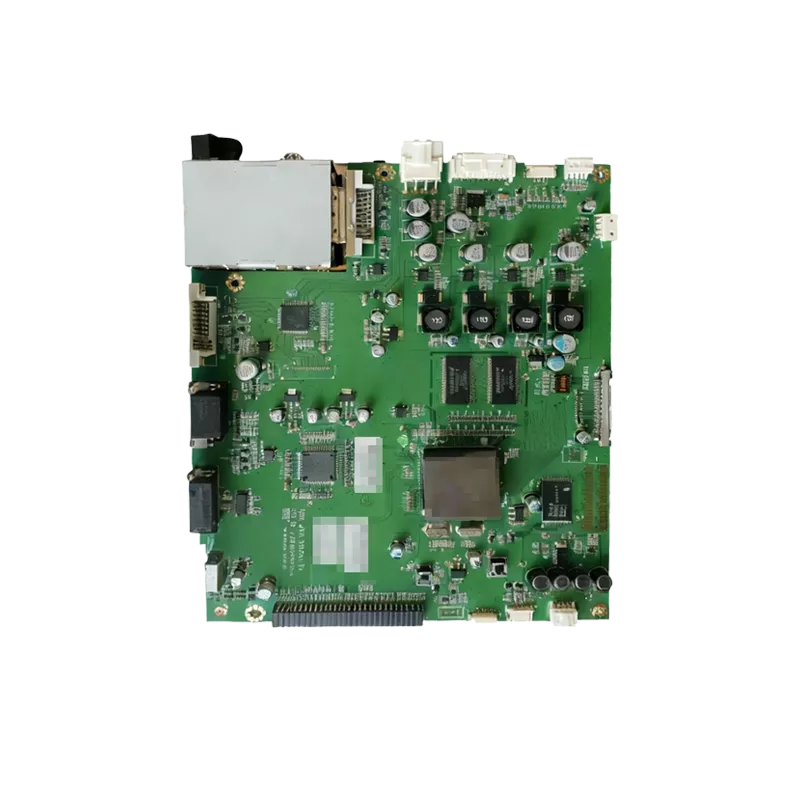

- AI诊断与检测设备PCBA

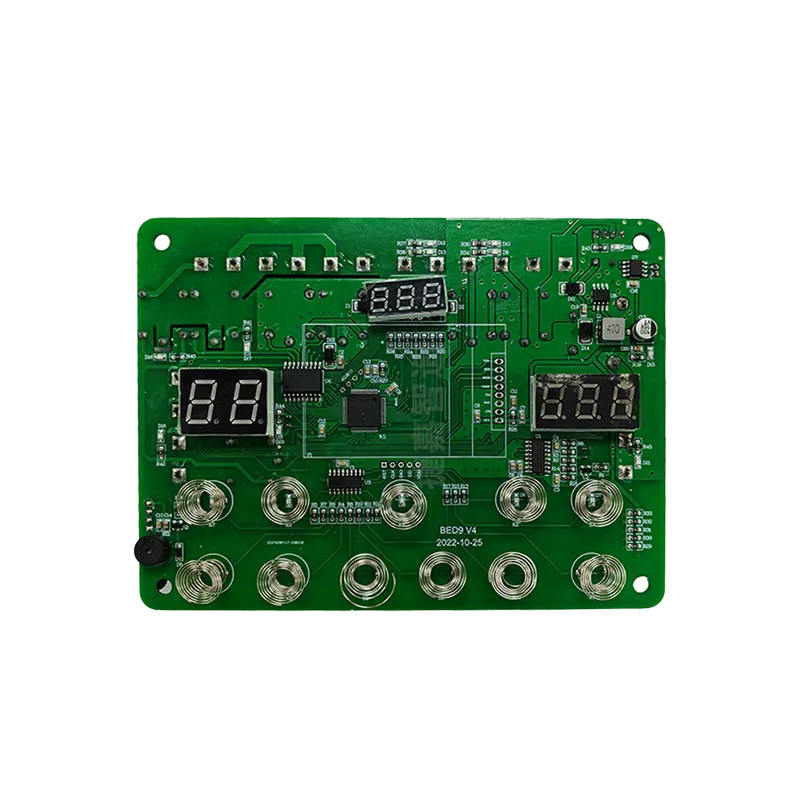

- AI治疗与手术设备PCBA

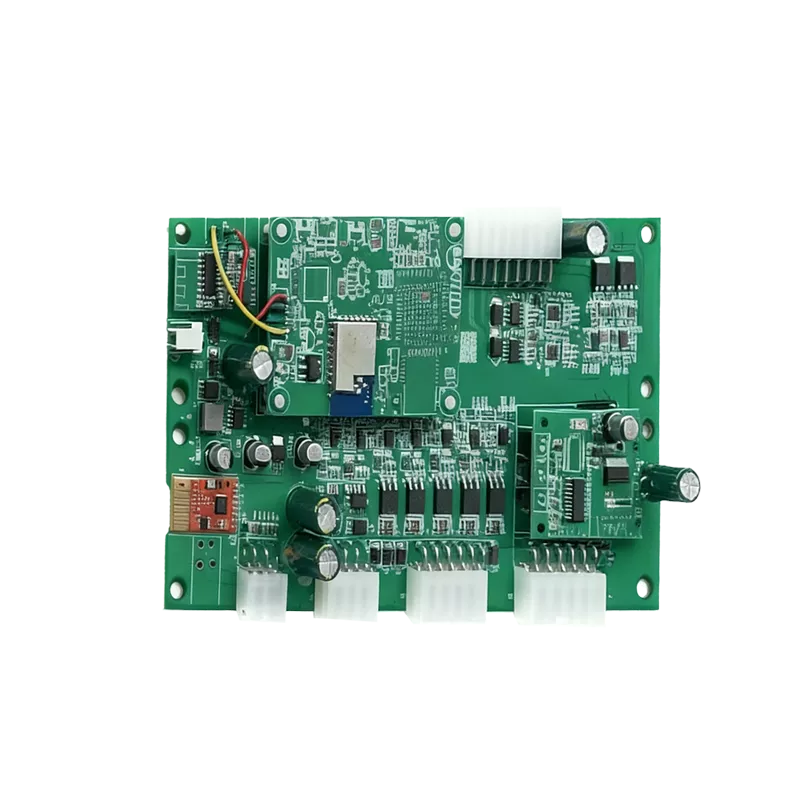

- AI生命支持与监护PCBA

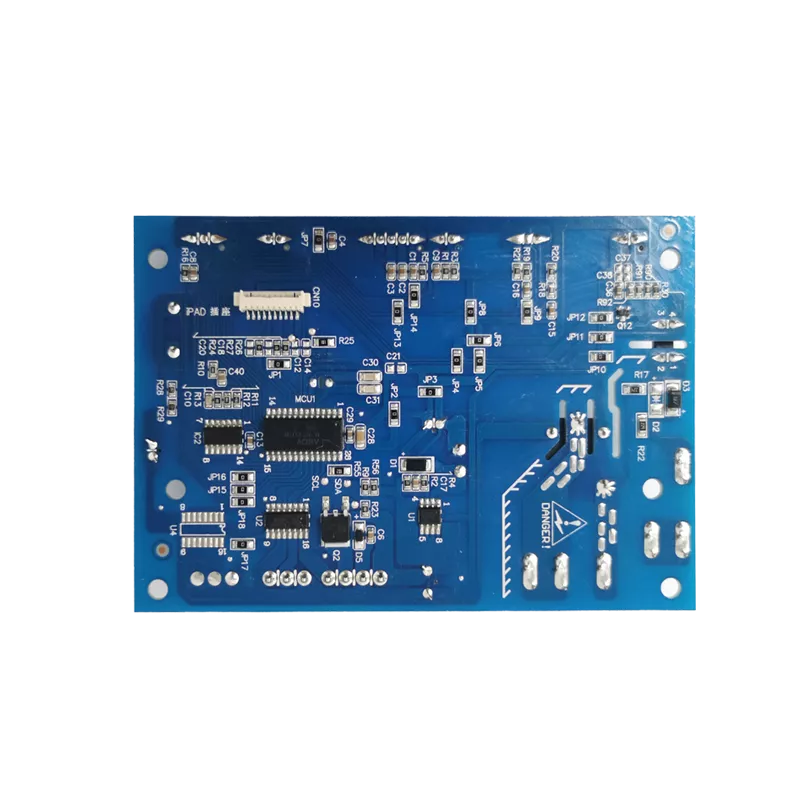

- AI康复与护理设备PCBA
AI+消费PCBA解决方案
我们作为苏州PCBA加工服务商，拥有灵活的生产线和快速响应的工程团队，提供从研发到量产的一站式服务，能配合您进行小批量试产到大规模量产的无缝衔接，大幅缩短产品上市周期。
应用场景： 智能家居中枢、无人机、AR/VR设备、智能穿戴设备、个人娱乐产品。
查看更多苏州PCBA加工案例

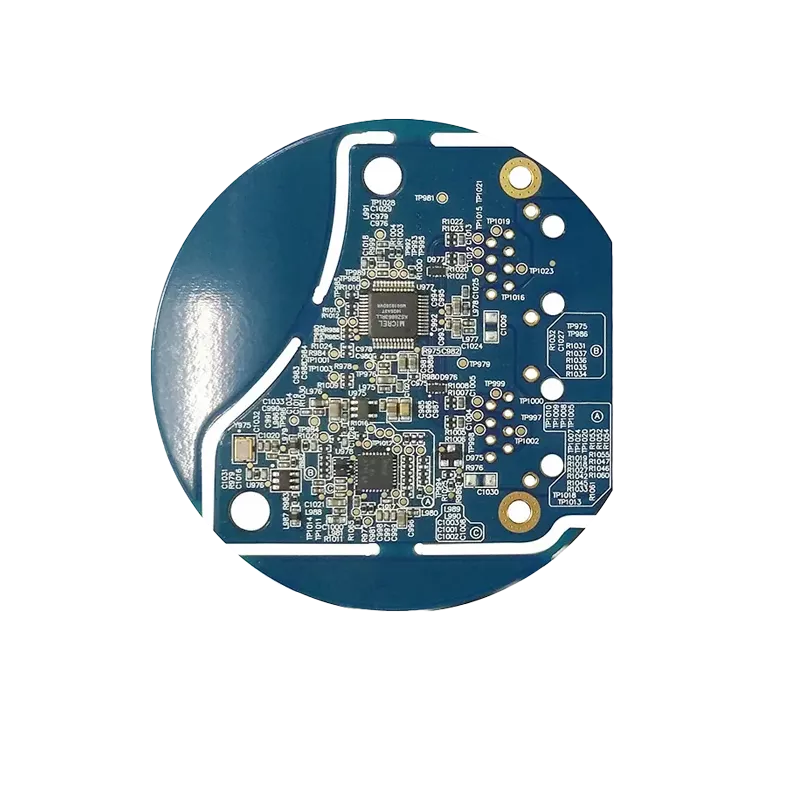

- 智能家智能家居中枢PCBA

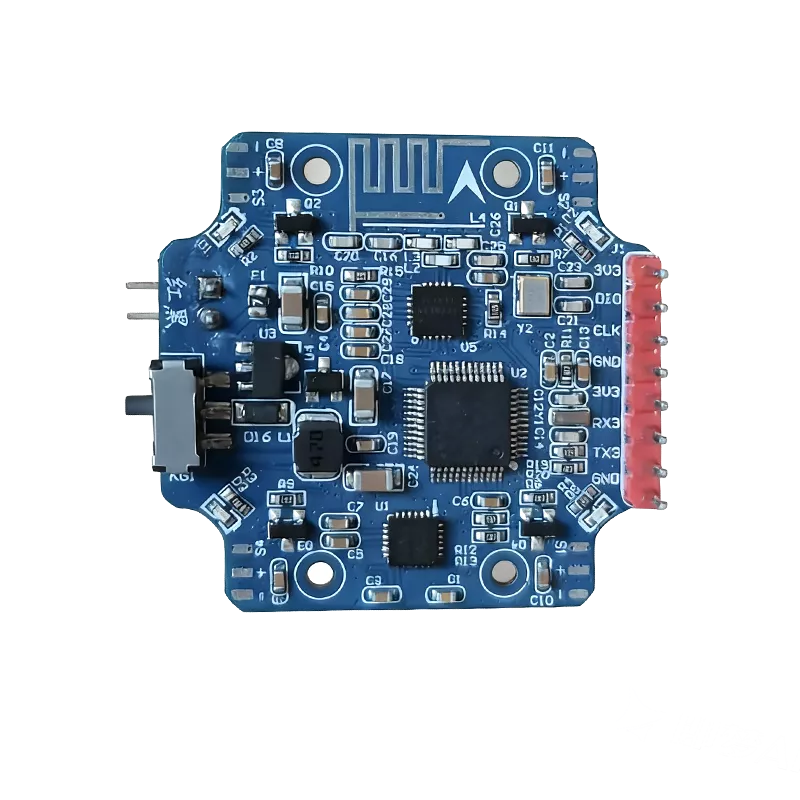

- 无人机PCBA

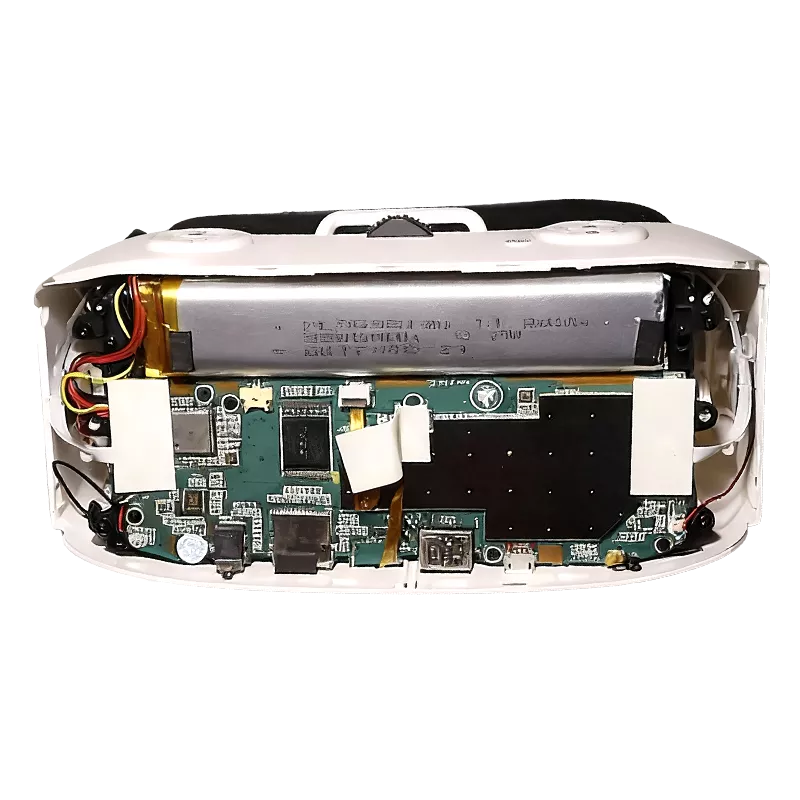

- AR/VR设备PCBA

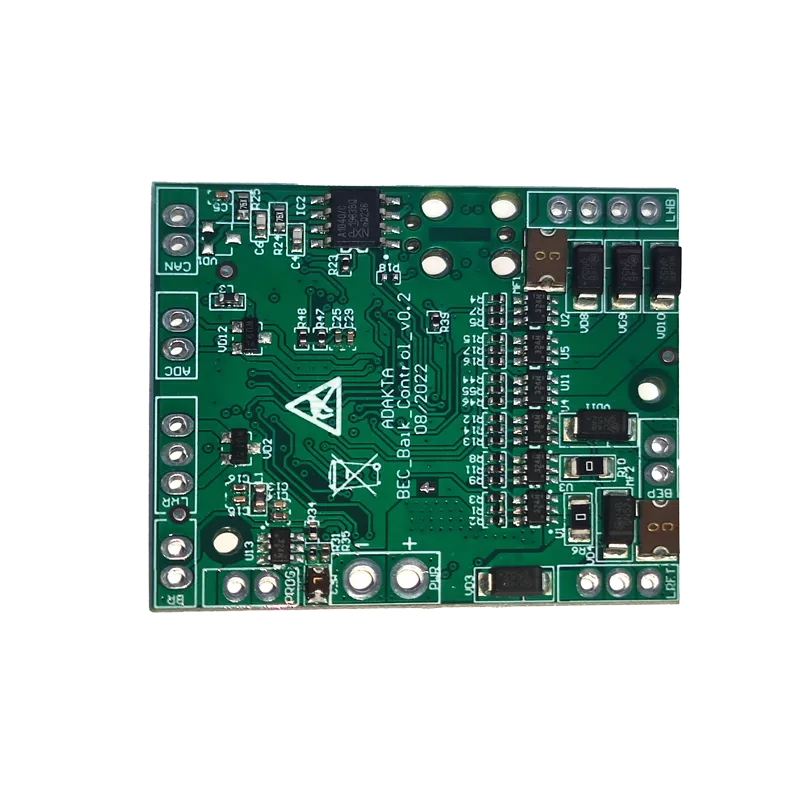

- 智能穿戴设备PCBA
业务范围
—
- 方案设计
- BOM配单
- PCB制板
- SMT贴片/插件
- PCBA测试

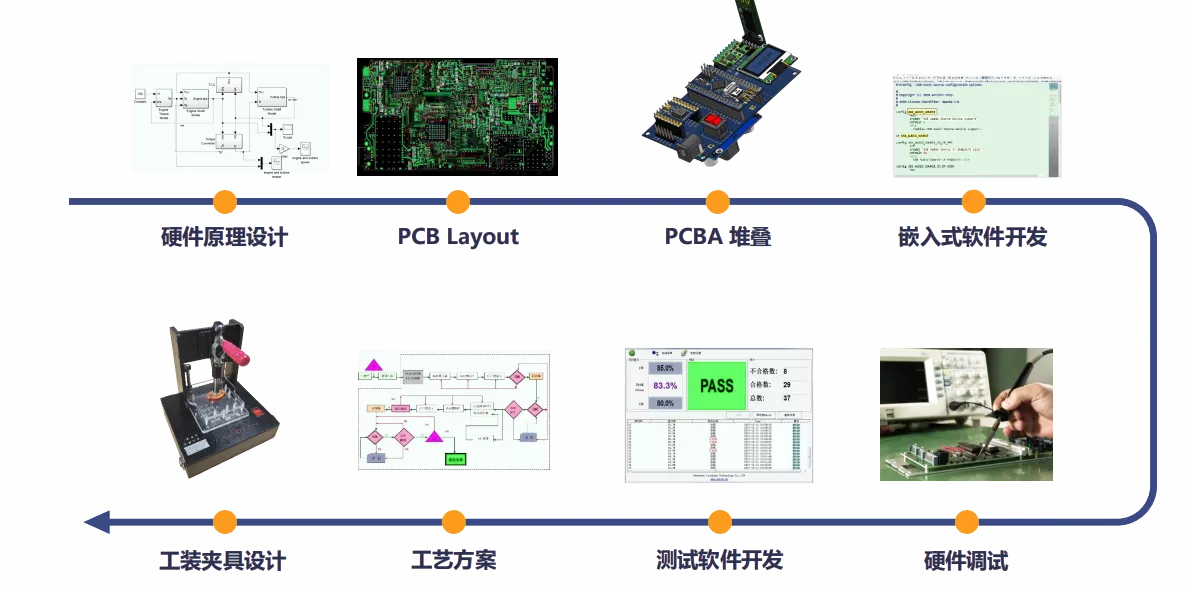

方案设计
依托强大的供应链网络，我们为您提供稳定、高效、高性价比的元器件采购服务。严格的质量控制和库存管理，有效规避缺料风险，保障生产连续性。
PCBA配单
依托强大的供应链网络，我们为您提供稳定、高效、高性价比的元器件采购服务。严格的质量控制和库存管理，有效规避缺料风险，保障生产连续性。
我们有成熟器件供应商，确保可以采购到客户BOM的对应器件
基于大体量的采购，可以为客户提供最优质的报价
我们可以在研发前期为客户产品的物料造型提供专业意见
我们能够为客户提供替代元器件的解决方案，以降低成本或压缩交付周期
我们可以协助客户的测试认证提供相应器件的检测报告
我们有专业的工程团队，可以为客户的BOM进行标准化升级

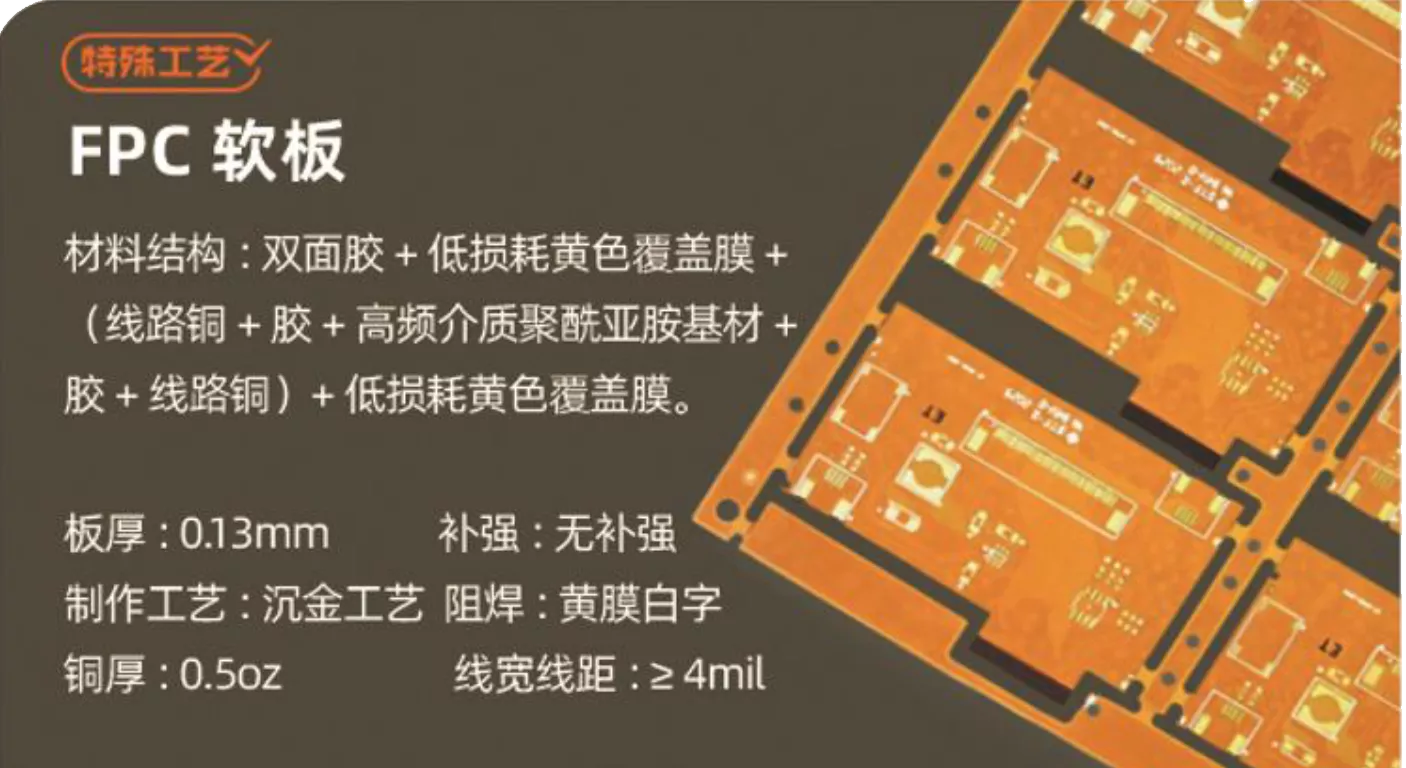

PCB制造

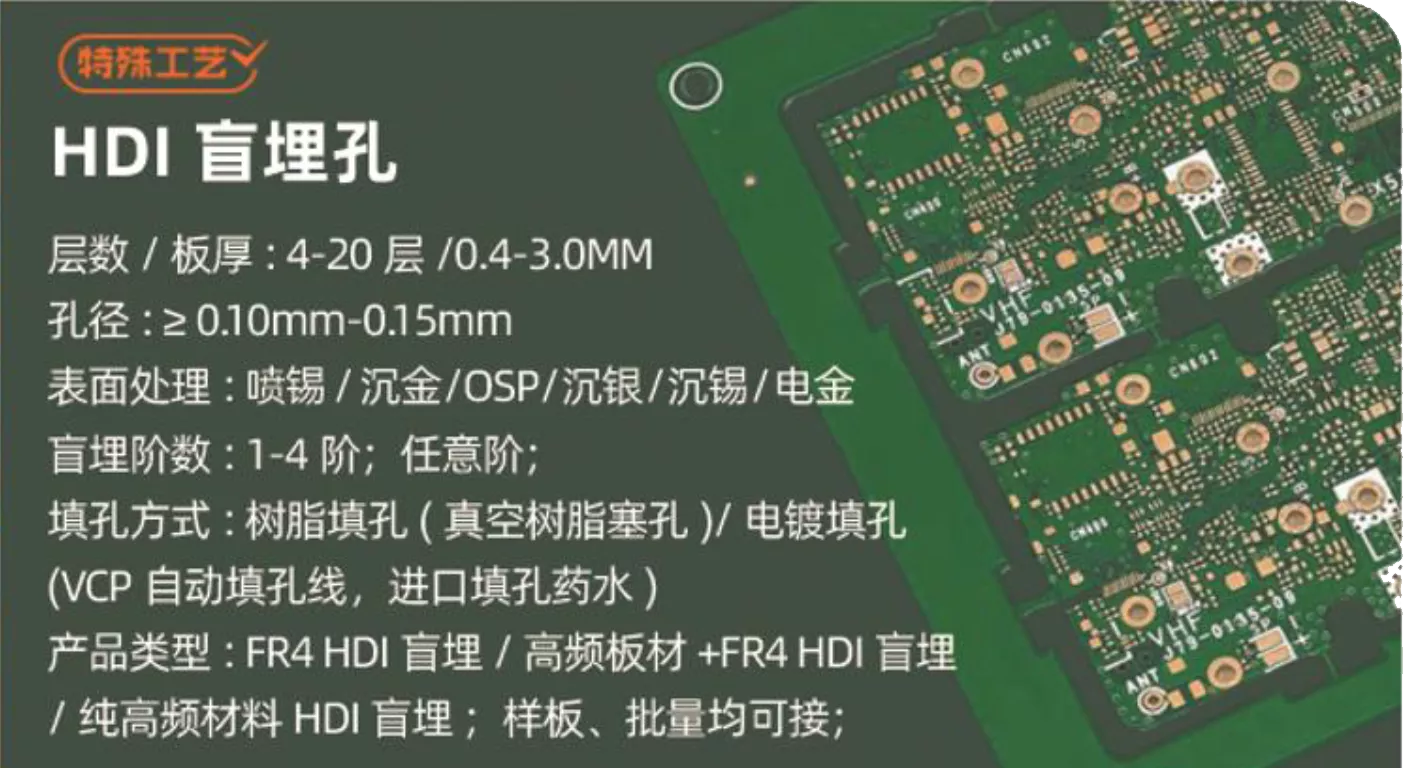

我们为您提供2-24层印制板、铝基印制板、含 埋/盲孔高密度印制板。产品广泛应用于汽车电子、5G通讯、光伏射频、工业控制、液显模组、AI视听、电力电源、家电消费类等各 类电子行业，销往国内外。
SMT贴片插件
全自动SMT产线结合多道检测工艺，实现微间距元器件的精准贴装与焊接。同时提供THT插件及后焊服务，满足各类复杂PCBA的组装需求。
| SMT加工能力： | THT 插件能力： | |||
| 项目 | 工艺说明 | 项目 | 工艺说明 | |
| 类型 | PCB 硬板、FPC 软板、软硬结合板 | 工序 | 前加工（预成型）、上线插件、波峰焊接、执锡、剪脚、洗板 | |
| 物料 | 被动元器件：0402、0201、01005，BGA 等高精 IC：最小 0.25mm 间距 | 焊接 | 选择性波峰焊，全自动双波焊接 | |
| 钢网 | 提供激光钢网，确保元器件贴片精度达到：IPC-2Class | 三防涂覆 | 丙烯酸树脂、聚氨酯、有机硅、荧光等；检验标准（IPC610 和 IPC830） | |
| 锡膏 | 为客户提供有铅和无铅（RoHS 合规）的锡膏、锡线、锡条，同时也可以使用客户的定制锡膏 | 电性能测试 | 根据产品测试要求制作测试夹具，进行 ICT、FCT 测试 | |
| PCB | 最小尺寸：50mm x 50mm（小于该尺寸需要拼板） | 老化测试 | 进行 1H~8H 长时间的通电测试，通过高低温变化模拟用户使用 | |
| 最大尺寸：1200mm x 400mm（业内最大加工尺寸） | 可靠性测试 | 恒定加速、机械振动、冲击、温度循环、热冲击、盐雾试验 | ||

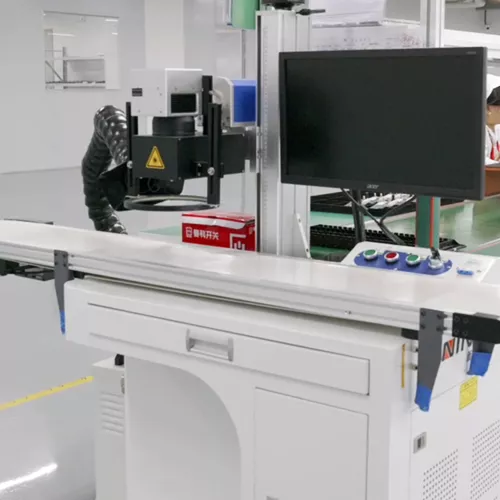

| 批量 <=3mm，样板无厚度限制 | 镭雕 | 激光雕刻、激光打标、镭射打标 | ||
PCBA测试
捷嘉智造有4条测试线，能够进行三防涂覆、激光打码，成品组装一站式服务。单片机、工控板我们能快速搭建测试环境。对高通、海思、RK产品拥有十分丰富的测试经验，产品良率达99%以上。功能不良能够1小时候出结果，所有测试数据同步到MES系统。

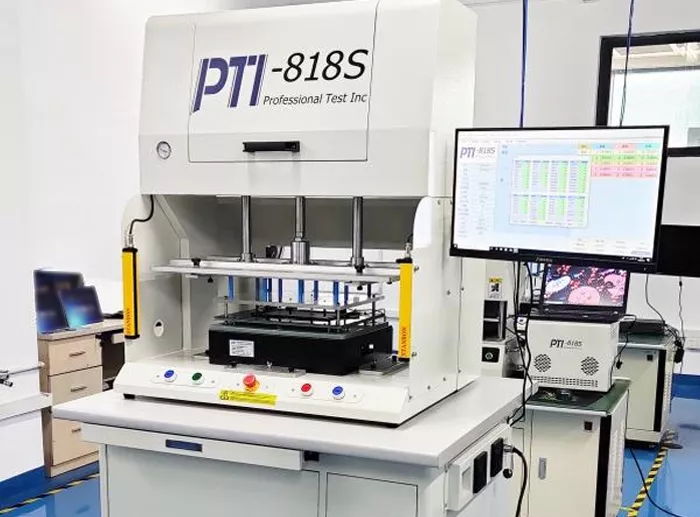

- PCBA-ICT测试

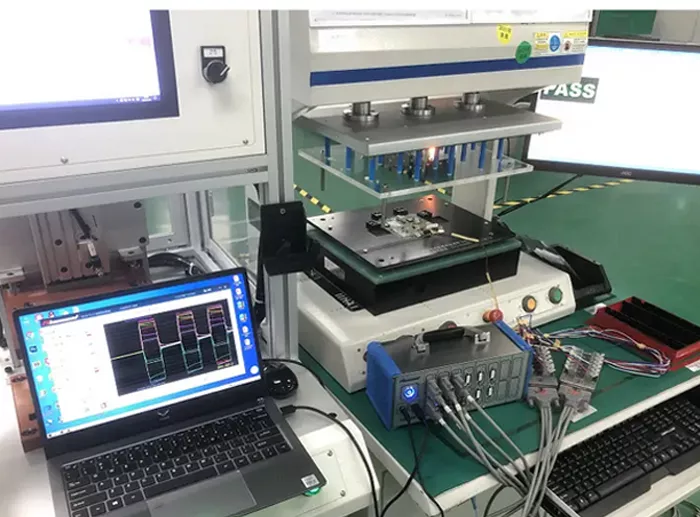

- PCBA-FCT测试

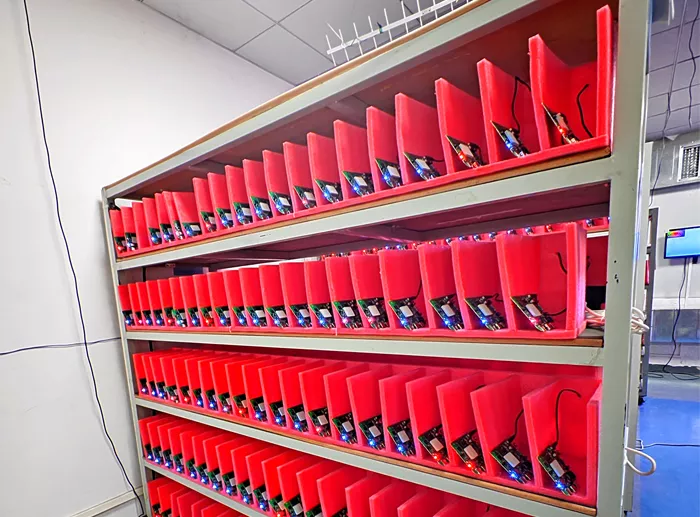

- PCBA-POT老化测试

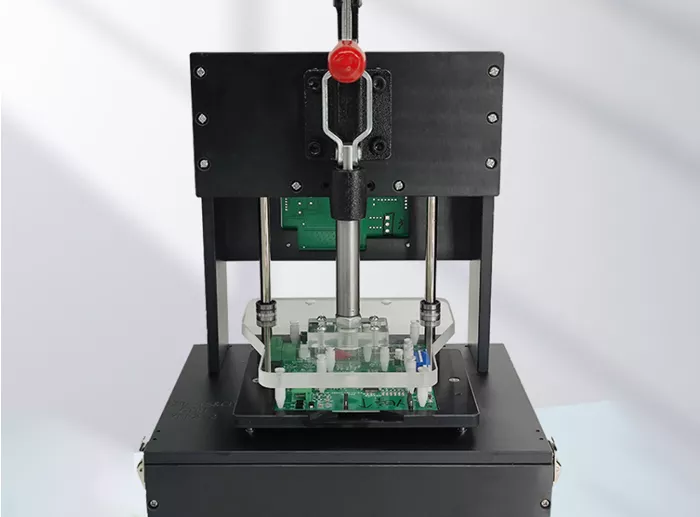

- PCBA-测试夹具设计

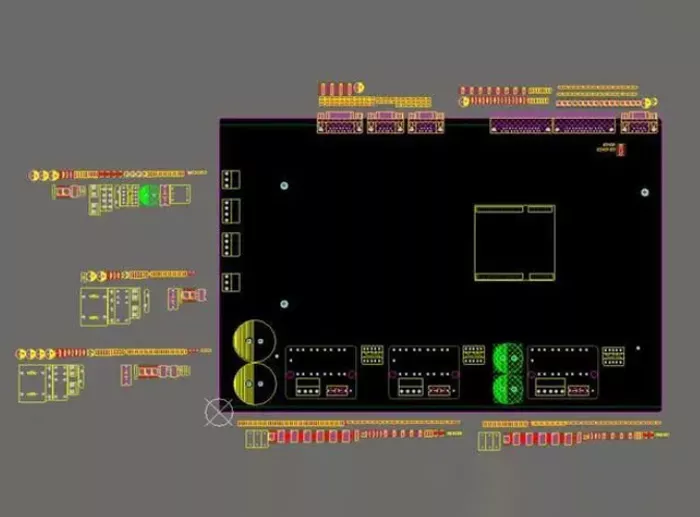

- PCBA-测试方案设计
设备优势
—

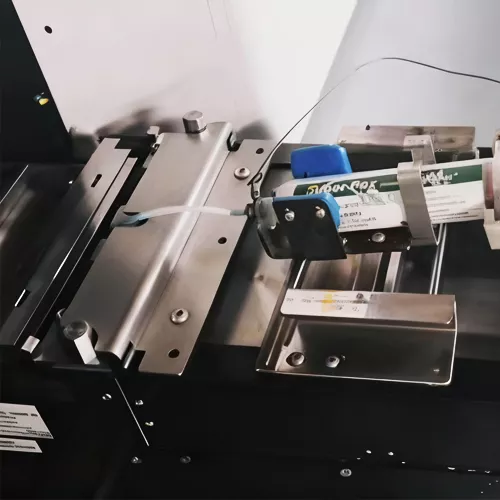

G9+ 印刷机
印刷精度达±0.025mm
POP 工艺
飞达，锡浆，转印装置俱全

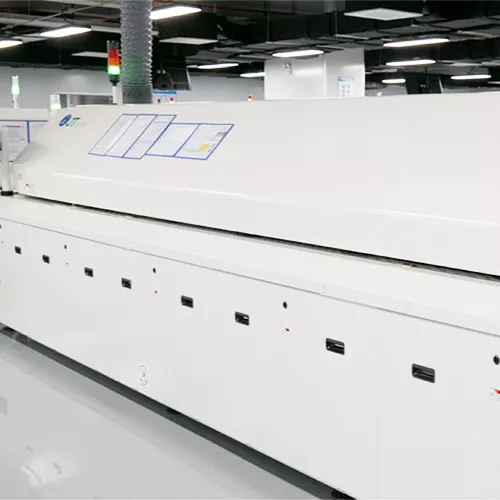

氮气回流焊
完成解决汽泡及可靠性焊接

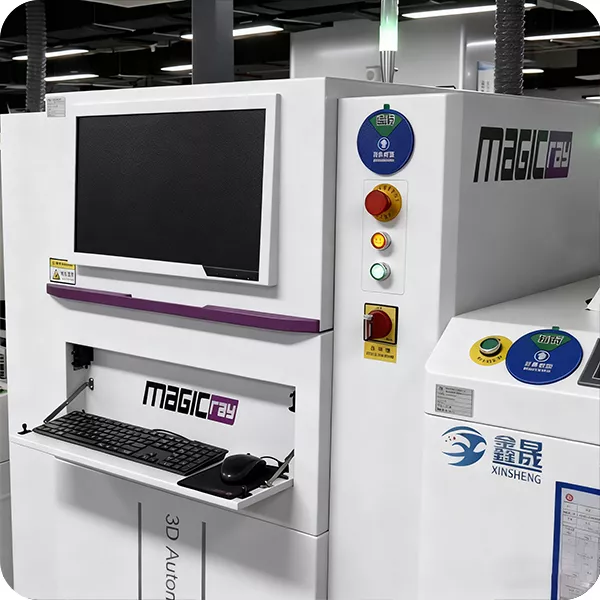

双AOI 配置
炉前2D AOI ,炉后配置3D AOI
辅助设备齐全
配置干冰机/三防涂覆/自动分板机
公司简介
—
捷嘉智造总部位于苏州，是一家专注于硬科技领域的PCBA全栈制造服务商，以“设计+制造+供应链”三位一体的模式，为汽车电子、医疗设备、工业控制及AI智能硬件等领域提供从研发到量产的全流程制造解决方案。依托苏州总部与深圳研发供应链中心、东莞大批量制造基地的三地协同布局，核心能力涵盖NPI/DFX工程赋能（缩短上市时间30%、提升良率15%-25%）、国产替代降本保供（3000+方案库、成本降低15%-25%），并聚焦智能出行领域，服务上汽大通、北汽福田等头部车企。通过IATF16949、ISO13485等五大体系认证，以全流程质量追溯和可靠性验证确保交付零缺陷。
