苏州捷嘉智造:撑起高速通信的光模块PCBA智造专家

2025-11-20 18:14 捷嘉智造

20241210

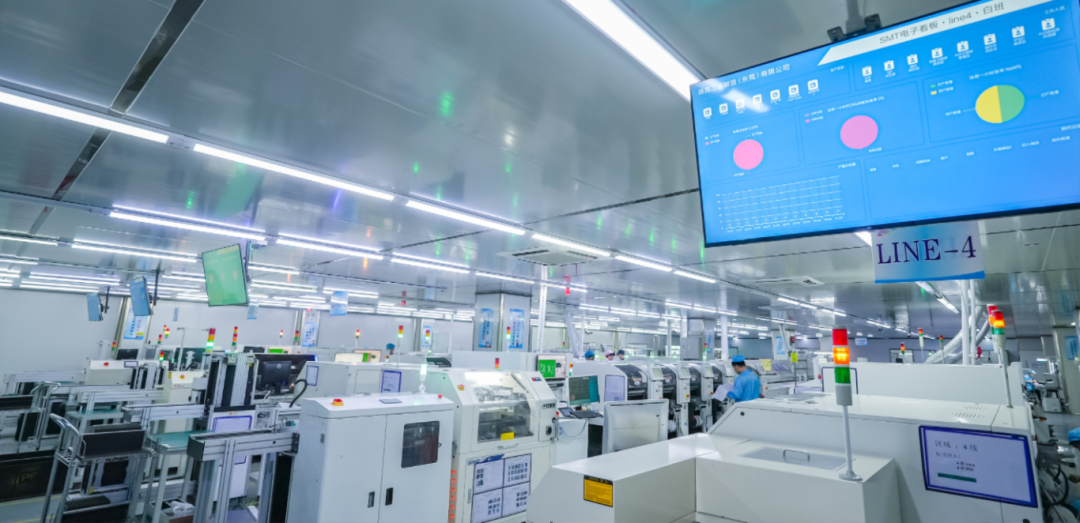

咱们用5G刷超高清视频、AI服务器处理海量数据的时候,可能没人留意到,背后全靠光模块这个“光电转换器”在搭桥。而光模块里最核心的PCBA(印制电路板组件),就跟它的“神经中枢”似的,信号传得快不快、稳不稳,能不能长时间高强度工作,全看这块板的质量。苏州捷嘉智造科技(苏州)有限公司瞅准了高速通信的发展势头,在苏州工业园区建了座专门做光模块PCBA的智能化工厂,凭着对高频信号和精密工艺的钻研,成了长三角光通信企业信得过的伙伴。

锚定核心需求:把高频、散热、精度做到位

光模块用的PCBA,跟普通消费电子的完全不是一个量级——现在数据中心都在往800G、1.6T的高速率升级,5G基站也越建越多,这就对PCBA提了三个硬要求:高频信号不能弱、芯片散热不能坏、小巧的封装里得装下所有部件。苏州捷嘉智造从建厂开始就盯着这三个难题,反倒把这些技术门槛变成了自己的优势。
先说说高频信号这个关键问题。信号传得越快,越容易变弱失真,就跟人说话离远了听不清一个道理。我们的工程师在设计的时候就想得很细,比如选罗杰斯RO4350B这种高频专用基材,它的信号传导稳定性特别好,延迟波动很小。线路布局也有门道,成对的线路长度差控制在5mil以内,还尽量用盲孔代替通孔,减少信号反射造成的损耗。生产时用激光直接成像,线路精度能控制在±0.005mm,阻抗偏差不超过±3%,这么一来,400G以上的高速信号传输时,出错率能降10倍还多。
散热也是个大问题。光模块里的激光芯片、驱动芯片功率密度很高,要是热量散不出去,不光性能会下降,使用寿命还得折半。我们的办法是“材料加结构”一起发力:基材用加了陶瓷填充的增强材料,导热效果比普通FR-4材料翻了3倍;芯片下面特意设计了大面积铜皮散热区,还打了一堆0.2到0.4mm的散热孔,形成垂直的导热通道,热量能直接传到板子底部。之前给一家做数据中心光模块的客户测试,连续高强度运行72小时,芯片温度比行业平均水平低了15℃。
小巧封装的精度要求更严。现在常用的QSFP-DD封装光模块,里面的PCBA就那么一小块,却要装十几个模块,线路宽度只有3到5mil,跟头发丝差不多细。我们用日本雅马哈的高速贴片机,贴装精度能到±0.01mm,像01005这种比米粒还小的元器件,也能稳稳贴在板上。钻孔用的是日本OKI激光钻机,最小的孔才0.1mm,位置偏差不超过±0.01mm,不然焊接的时候就会错位失效。

工艺硬实力:从基材到成品的全流程把控

光模块PCBA的品质,是靠每一道工艺慢慢攒出来的。从原材料进仓库到成品出厂,我们建了一套严格的流程,哪怕是小细节也绝不马虎。
原材料筛选是第一关。不管是基材、铜箔还是阻焊油墨,都得先过检测这一关。比如铜箔我们选表面特别光滑的压延铜箔,能减少信号传输时的损耗;阻焊剂用太阳油墨PSR-4000,耐高温能到260℃以上,吸水性还不到0.1%,就算在潮湿环境里也不会出问题。每一批材料都有溯源标签,用MES系统一扫,供应商资质、检测报告全出来了,从根上就把隐患堵死。
焊接工艺是最核心的环节,现在都要求无铅焊接,既环保又可靠,但技术难度也更高。我们用SAC305无铅焊料,熔点在217到221℃之间,回流焊的时候温度控制得很精细:预热区慢慢升到150-170℃,活化区保持60秒让助焊剂充分发挥作用,最高温度控制在235-245℃,冷却的时候也有讲究,3-4℃/秒的冷却速度能让焊点更结实。为了提高可靠性,还在焊料里加了一点镍元素,能有效减少焊点空洞,焊点的强度超过4N/mm²,比行业标准高20%。
检测环节更是层层把关。除了常规的AOI自动光学检测,我们还加了SPI锡膏检测和X-Ray检测:SPI能查出0.02mm的锡膏厚度偏差,防止虚焊;X-Ray能看透板子内部的孔和焊点,哪怕很小的空洞都能发现。成品还得经过“极限考验”:在-40℃到125℃之间循环1000次,在85℃、85%湿度的环境里放1000小时,能扛过这些测试的产品,在基站、数据中心这些复杂环境里才靠得住。

全链服务:从研发打样到批量量产一路陪跑

做光模块的客户,尤其是刚起步的企业,最头疼的就是从研发到量产的衔接问题。我们干脆把服务往前移,客户一搞设计就介入,帮他们少走弯路。
有一家做5G基站光模块的客户,研发的时候遇到了信号干扰问题,测试时出错率总是超标。我们的DFX团队介入后,先测了PCBA的电磁兼容性,发现是高频线路和电源线路离得太近了。我们建议他们在高频区域加个金属屏蔽罩做“隔离”,还把电源线路加宽到信号线路的2倍,在芯片5mm范围内加了去耦电容过滤噪声。改完之后再测试,干扰问题直接解决了,客户说比他们自己琢磨省了半个月时间。
小批量快速响应的能力也很受客户欢迎。光模块研发更新快,客户经常需要快速打样验证。我们专门开了打样专线,从基材切割到成品交付最快7天就能搞定,比行业平均时间少一半。之前有个客户要赶1.6T光模块的行业展会,我们3天完成打样,5天就小批量交了货,帮他们顺顺利利赶上了展会演示。
批量生产时的追溯体系也让客户很放心。每一块PCBA都有唯一的追溯码,扫一下码,原材料批次、贴装时间、焊接温度、每一项检测数据等200多项信息都能看到。去年有个客户反馈某批次产品有小瑕疵,我们凭着追溯码2小时就查到是某批焊膏的助焊剂含量有点低,赶紧换了焊膏,问题很快就解决了,没耽误客户交货。

扎根长三角:做光通信创新的“智造后盾”

苏州本身就是光通信产业的聚集地,周边光芯片、光器件企业一大堆,产业链很完善。我们扎根在这儿,不仅能快速拿到优质的供应链资源,还能给客户提供近距离服务——有问题当天就能上门沟通,比远程协调效率高太多了。现在已经服务了三十多家本地客户,数据中心光模块、5G基站光模块、工业互联光模块这些领域都覆盖到了。
以后我们计划再上两条1.6T高端光模块PCBA生产线,重点钻研共封装光学(CPO)技术里的PCB集成工艺,把光引擎直接整合到PCB上,进一步缩短信号传输距离。还会和本地高校合作,研发超低损耗基材的应用,满足未来3.2T更高速率的需求。
做光模块PCBA,核心就是守住“可靠”这两个字——毕竟每一块板都关系到千万条数据的传输,关系到无数个通信节点的稳定。苏州捷嘉智造要做的,就是用扎实的工艺、细致的服务,让每一块光模块PCBA都能扛住高频、耐住高温、稳住精度,给高速通信撑起坚实的“智造骨架”。
