在长三角这片全球电子制造产业脉搏跳动最强劲的区域，一场关于“速度”的静默竞赛每天都在上演。对于这里的科技企业而言，产品的上市时间每缩短一周，都可能意味着决定性的市场领先优势。当您的竞争对手还在为异地打样漫长的等待周期而焦虑时，一个基于本地化深度协同的“超流体制造”新范式，正在将全流程PCBA打样周期重新定义在7至10个工作日。这并非简单的承诺，而是一套可分解、可验证、基于长三角独特产业生态的效率体系。让我们通过一份真实的效率账本，算清其中的逻辑。

一、效率真相：异地协作与本地协同的“时间差”鸿沟

许多人将PCBA打样简化为“生产时间”，却忽略了沟通、物流与异常处理的隐性成本。请看关键环节的对比：

我们将上述环节简单相加，异地协作总周期极易膨胀至3周以上，且充满不确定性。而苏州捷嘉智造通过将全流程无缝衔接、并行推进，将“确定性的7-10天”变为标准服务，这节省出的2周以上时间，正是您进行更多次设计迭代、更早启动市场验证的宝贵窗口。

二、效率解码：苏州捷嘉智造“7-10天”全栈打样流程拆解

我们的速度并非来自对质量的妥协，而是源于一套基于地理位置优势、产业协同和技术管理的精密系统。

第0-1天：需求对接与并行启动

精准沟通：线上秒级响应，提供专业的《打样需求确认表》，确保信息无损传递。对于复杂项目，我们鼓励面对面会议，半小时内厘清所有技术细节。

并行工程：在沟通的同时，供应链团队已启动物料可获性审查，工程团队则同步进行DFM可制造性分析，提前预警风险，而非事后补救。

第1-3天：PCB制造与物料齐套

PCB快速出板：设计稿确认后，1-3天内完成从CAM工程到高品质多层板生产。我们在苏州及周边的紧密合作板厂，确保产能优先级与品质一致性。

智能物料采购：系统自动匹配库存与渠道。标准件3天内齐套，稀缺件启动本地现货网络紧急调拨，最长不超过5天，彻底消除物料等待瓶颈。

第4-5天：高精度贴片与固化

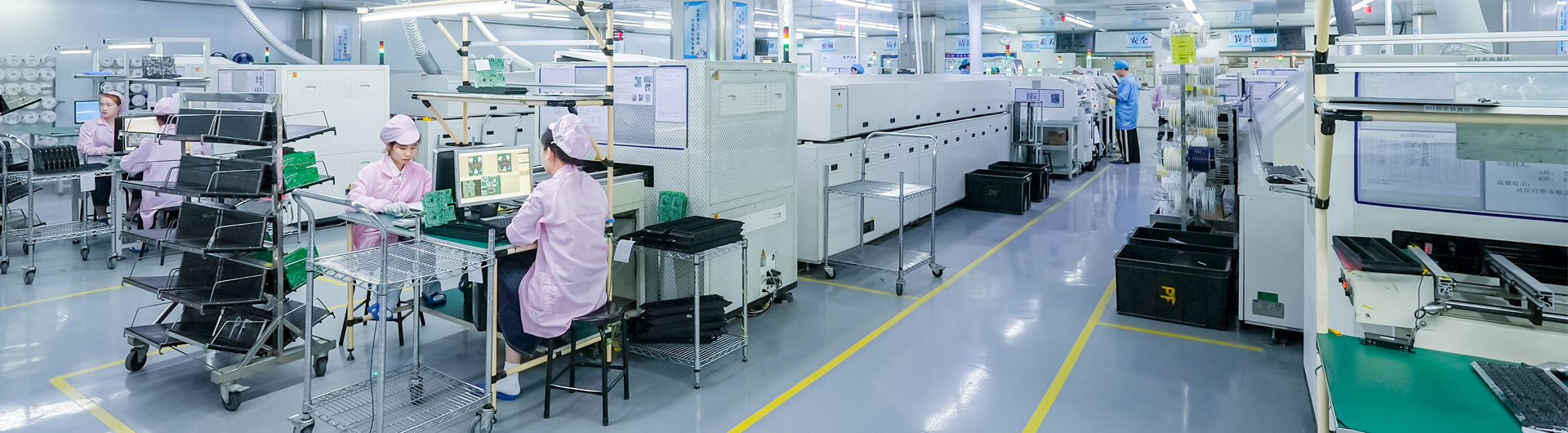

柔性SMT产线：专为打样优化的产线实现“零切换”损耗，1-2天内完成从锡膏印刷、精密贴装（支持01005/0.3mmBGA）到氮气回流焊接的全流程。1片起贴，为每一份研发方案的可能性保驾护航。

第6-7天：全面测试与可靠交付

一站式测试：并非简单通电。我们执行1-2天的包含功能、性能、边界条件的全面测试，并提供测试报告，确保样板不仅是“活的”，更是“健壮的”。

极速交付：测试通过后，当日即可发出。长三角核心城市群基本实现次日达，完成效率闭环。

三、案例实证：5天，如何打赢一场“不可能”的抢时之战

客户背景：上海一家智能机器人公司，在参展前一周，发现其最新演示平台的核心控制器在极端负载下存在稳定性风险。若寄往异地工厂修改，仅物流往返、排队等待与新板生产，至少需15天，注定错过展会。来看看苏州捷嘉智造如何利用长三角的本地优势，为客户抢时间：

D日（周四）上午：客户携问题板驱车至苏州。双方工程师现场联合调试，2小时内通过对比测试与数据分析锁定根因——某一电源路径在瞬态响应中不足。

D日中午：确定优化方案（更换关键MOSFET型号并调整布局）。我方供应链立刻启动，确认本地仓库有备料。

D+1日（周五）：完成PCB设计微改并投板。所需物料全部齐套。

D+3日（周日）：利用周末时间，完成PCB生产与SMT贴片。

D+4日（周一）上午：完成72小时高低温循环压力测试。下午，将5套完全合格的改版控制器交付客户。

D+5日（周二）：客户成功集成，演示平台在展会现场稳定运行。

从发现问题到获得批量可靠样板，总耗时5个自然日。这不仅保住了关键的展示机会，更赢得了投资方的信心。

四、核心价值：超越“打样快”的战略性优势

选择捷嘉智造的本地化极速打样，您获得的远不止是时间的节省。我们支持“1片起贴”和极低的改版成本，鼓励最大胆的技术探索，让创新摆脱批量顾虑。关于产品可靠性前置，我们的测试不是走过场，而是产品可靠性的“早期压力筛选”，将量产风险提前暴露和解决。在供应链韧性上，我们在打样阶段即验证物料的长期可获得性与替代方案，为顺利量产铺平道路。打样与量产在同一体系、同一标准下完成，无需重新适配，实现从“10片”到“10000片”的平滑放大。让您的打样产品无缝过渡至量产。

速度，是新制造时代最稀缺的资源。在长三角，地理的邻近只是基础。真正的“本地化”，是供应链的耦合、工程语言的互通和以客户成功为节拍的生产同步。苏州捷嘉智造用“7-10天全栈交付”和“1片起贴”的承诺，将这种协同具象化为可衡量、可依赖的标准服务。当别人还在等待时，您的产品已在验证。当别人开始验证时，您的产品已迈向市场。这就是效率账本最终计算的，关于“未来”的现值。
