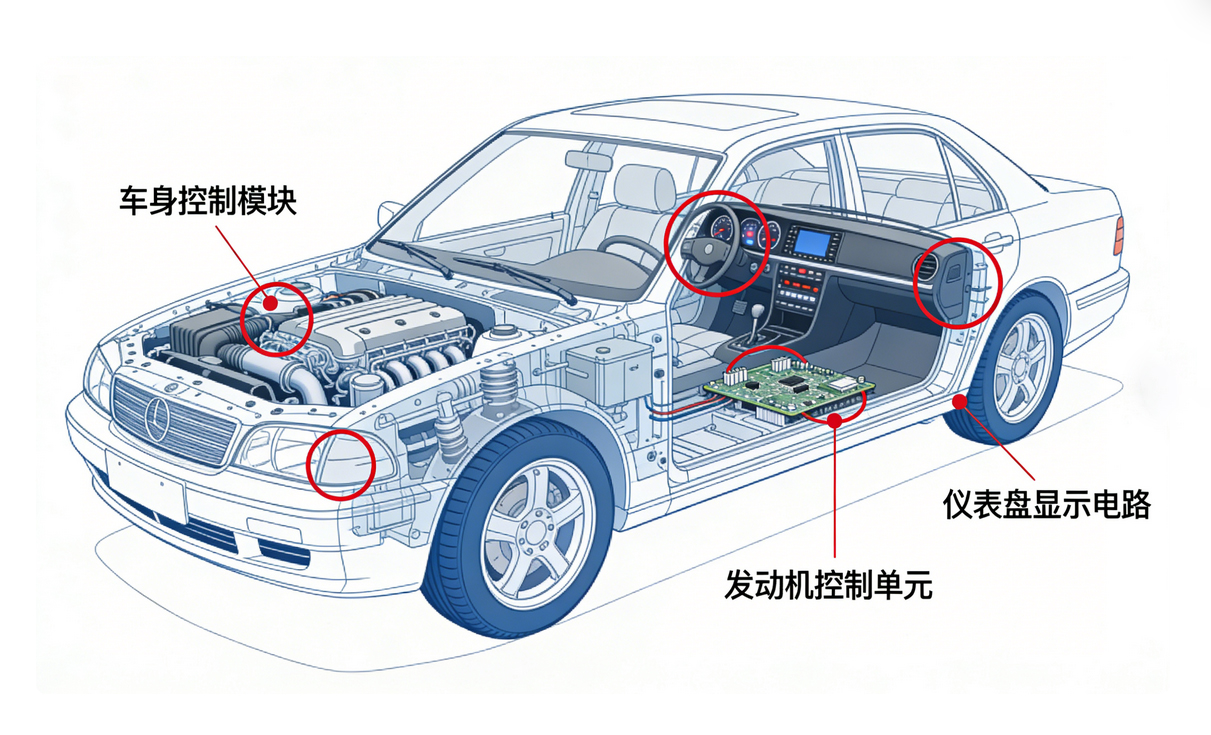

您可能不知道——一辆智能电动车上，大约藏着80～150块PCB/PCBA。从仪表盘下的ECU到座椅里的传感器，从电池包里的BMS到车顶的ADAS摄像头，每一块电路板都在默默支撑着车辆的智能与安全。而当硬件工程师设计这些电路板时，最终交付的不仅是PCB裸板，更是经过精密贴片和严格测试的PCBA功能模块——这背后，需要PCB制造与SMT贴片的无缝衔接。

作为扎根苏州市吴中经济开发区的专业苏州PCB加工厂，苏州捷嘉智造以高品质的汽车PCB制造为核心，同时延伸SMT贴片与测试服务，为每一块苏州汽车线路板提供从板材到成品的全流程品质保障。

汽车PCB的独特性：不止于“连通”

汽车电子所处的环境远比消费电子严苛。发动机舱的酷热、底盘振动的考验、大电流传输的挑战，都对PCB提出了特殊要求。而一辆车里的80～150块PCB，各自承担着不同的使命——有的需要承载大电流，有的需要传输高频信号，有的需要在高温下稳定运行。

多层与高密度：现代汽车电子控制单元（ECU）和ADAS主板需要在有限空间内集成更多功能，多层PCB成为必然选择。6层、8层甚至10层以上的设计，要求苏州PCB加工厂具备精密的对位能力和层压控制技术，确保内层线路的精准互联。

厚铜与耐高温：在BMS电池管理系统和电机驱动模块中，大电流传输要求PCB具备厚铜箔（如2oz-6oz），以承载更高功率并有效散热。同时，汽车级材料需具备高TG（玻璃化转变温度），确保在150℃以上高温环境中仍保持尺寸稳定性和电气可靠性。

高频材料应用：随着ADAS和车联网（V2X）的普及，毫米波雷达、高频通信模块对PCB的介电性能提出严苛要求。罗杰斯（Rogers）、聚四氟乙烯（PTFE）等高频板材的应用，需要加工厂具备特殊材料的混压工艺经验，以保障信号传输的完整性。

捷嘉智造的技术能力：以PCB工艺驱动可靠性

面对一辆智能电动车中80～150块PCB的多样化需求，苏州捷嘉智造扎根苏州市吴中经济开发区，立足苏州本土制造优势，构建了以PCB制造为核心、SMT贴片为延伸的完整技术体系。

核心PCB制造能力

高层板压合技术：我们具备最高28层板的压合能力，通过精准的层压参数控制和材料匹配，解决高层板的对位偏差和层间剥离风险。无论是复杂的ECU控制板，还是多层叠构的ADAS主板，我们都能确保每一层的精准对位和可靠结合。

激光钻孔与微孔加工：针对高密度互连（HDI）设计，我们采用激光钻孔工艺，最小孔径可达0.1mm，满足BGA封装和埋盲孔结构的互联需求。这项能力让硬件工程师在设计紧凑型汽车模块时拥有更大的布线自由度，不必为过孔空间妥协。

精密阻抗控制：在高频信号传输中，阻抗匹配直接影响信号完整性。我们通过严格计算和产线实测，将特性阻抗公差控制在±10%甚至±5%以内。对于ADAS摄像头、毫米波雷达板等高频应用，这项能力至关重要——它确保信号在传输过程中不失真、不反射。

厚铜板工艺：针对BMS和电机驱动板的厚铜需求，我们优化了蚀刻和层压工艺，解决厚铜线路的侧蚀和填充问题，确保大电流承载能力的同时，保持良好的线路精度。

SMT贴片与测试延伸能力

优秀的PCB需要精准的贴片来兑现其设计价值。我们的SMT车间配备GKGG9+高精度印刷机和NPM系列高速高精度贴片机，能够完美配合PCB的精度等级。GKGG9+具备±12.5μm的印刷精度，确保01005元件和细间距CSP封装的锡膏印刷饱满精准；NPM贴片机以±25μm的贴装精度，稳定完成BGA、QFN等器件的贴装。

在测试环节，我们提供从PCB裸板到PCBA成品的全流程检测：飞针测试验证PCB线路的开短路，热应力测试检验孔壁结合力；贴片后通过ICT在线测试和功能测试，确保每一块交付的PCBA模块功能完整、性能可靠。

品质检测：为汽车安全层层把关

汽车PCB的“零缺陷”交付，离不开严苛的检测体系。面对每辆车80～150块PCB的巨大用量，任何一块板的瑕疵都可能影响整车品质。苏州捷嘉智造建立了覆盖生产全流程的品质管控网络。

AOI自动光学检测：在蚀刻后、阻焊前等关键工序，我们部署在线AOI设备，对线路的开路、短路、缺口等缺陷进行100%扫描，杜绝肉眼难以识别的微细瑕疵。

飞针测试：对于样板和小批量订单，飞针测试是验证电气连通性的高效手段。我们通过软件解析网络数据，快速完成开短路测试，确保每一片苏州汽车线路板的功能完整性。

热应力测试：模拟焊接过程中的热冲击，我们定期进行热应力测试（如288℃/10秒浸锡测试），检验孔壁铜层与基材的结合力，提前暴露潜在的分层或孔壁断裂风险，保障后续SMT贴片的可靠性。

阻抗测试：对于高频板，我们用TDR阻抗测试仪对关键线路进行抽检或全检，确保实际阻抗与设计值一致，为ADAS等高频应用提供信号完整性保障。

核心应用领域：从车身到“大脑”

一辆智能电动车中的80～150块PCB，覆盖了从动力到底盘到座舱的各个角落。苏州捷嘉智造生产的汽车PCB已广泛应用于多个核心场景：

ECU（电子控制单元）：作为汽车的“大脑”，ECU需要高可靠性的多层板来支撑微控制器、电源管理和通讯接口的稳定运行。我们的高层板压合和阻抗控制能力，确保ECU在长期振动和温度循环中保持信号完整性。

BMS（电池管理系统）：新能源汽车的“安全卫士”。BMS板要求厚铜承载大电流、高TG材料耐高温，同时采样线路需精准匹配。我们通过精密的厚铜工艺和线宽控制，助力BMS实现精准的电压和温度监测。

ADAS主板：自动驾驶的“感知中枢”。ADAS主板集成多核处理器和高速接口，对信号完整性和电源完整性要求极高。我们的高频材料加工和阻抗控制经验，为毫米波雷达、摄像头模组提供稳定的硬件平台。

从传统燃油车到智能电动车，从单一的ECU到遍布全车的80～150块PCB，汽车电子的每一次进步，都离不开底层硬件——PCB的可靠支撑。作为一家以PCB制造为核心、同时延伸SMT贴片与测试服务的苏州PCB加工厂，苏州捷嘉智造专注于汽车PCB制造领域，以多层/厚铜/高频工艺为核心，以严格的检测体系为保障，为硬件工程师提供从PCB到PCBA的一站式解决方案。

苏州捷嘉智造位于苏州市吴中经济开发区，欢迎硬件工程师朋友们莅临交流，共同探讨汽车电子品质保障之道。如果您正在为ECU、BMS或ADAS项目寻找可靠的PCB合作伙伴，欢迎联系苏州捷嘉智造，让我们共同为汽车电子品质保驾护航。
