随着汽车电子化、智能化程度的不断提升，汽车电路板作为各类电子系统的核心载体，其设计质量直接关系到整车性能、安全与可靠性。如何在复杂的车载环境中确保电路板稳定工作，已成为硬件工程师必须面对的重要课题。本文将从汽车电路板的设计特点出发，系统梳理关键设计要点与可靠性考量，并介绍苏州捷嘉智造能够提供的专业设计支持服务。

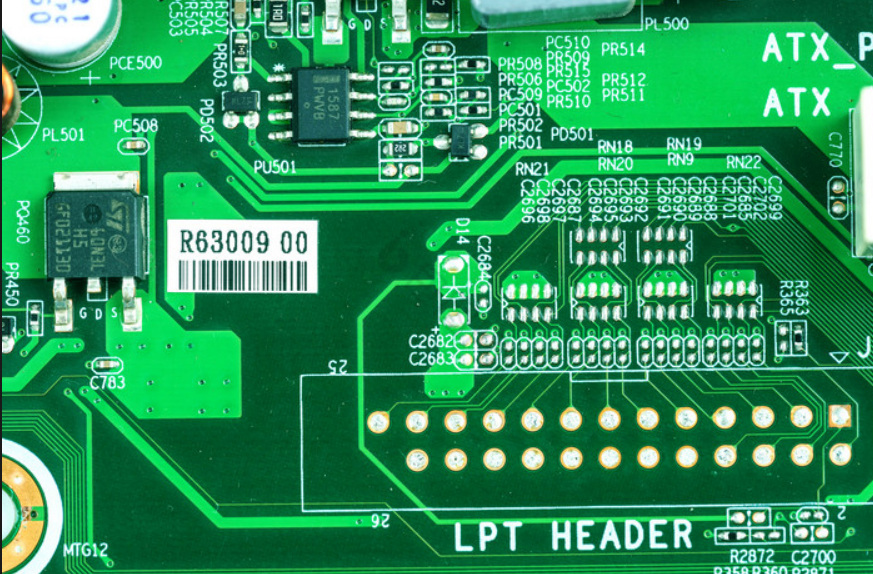

一、汽车电路板设计的核心特点

汽车电路板与传统消费电子PCB相比，工作环境更为严苛，因此在设计时必须重点关注以下三个方面：

1. 电源完整性（PI）

汽车电源网络存在频繁的负载变化、冷启动电压跌落、抛负载电压尖峰等干扰。设计时需确保在各种工况下，为芯片提供的电压稳定、纯净，避免因电源噪声导致系统误动作或性能下降。

2. 信号完整性（SI）

随着车载高速总线（如车载以太网、LVDS、CAN FD等）的普及，信号完整性成为保证数据可靠传输的关键。需控制阻抗匹配、减小串扰、避免反射，确保信号在复杂电磁环境中仍能保持高质量。

3. 电磁兼容性（EMC）

汽车电子系统必须满足严格的EMC标准（如CISPR 25、ISO 11452等），既要抑制自身电磁辐射，也要具备良好的抗干扰能力。这要求从布局、布线、滤波、屏蔽等多方面进行系统设计。

二、汽车PCB设计的关键要点

1. 布局分区

按功能分区：将不同电路模块（如电源、模拟、数字、射频）进行物理隔离，避免相互干扰。

接口与保护电路靠边布置：将对外连接器及相应的ESD、浪涌保护器件放置在板边，使干扰在入口处被抑制，防止深入核心区域。

发热器件均匀分布：避免热源集中，利于整体散热。

2. 布线规则

电源与地线设计：采用宽而短的走线，尽可能使用电源平面与地平面，以降低阻抗、提供良好的回流路径。

关键信号线处理：高速信号线需做阻抗控制，走线尽量避免跨分割，必要时使用差分对并保持等长。

模拟与数字隔离：两者地平面通过单点连接，信号跨区时采用桥接方式。

3. 散热设计

利用铜箔与过孔导热：对于发热芯片，可在底层或内层铺设大面积铜箔，并通过密集的导热过孔将热量传导至其他层散发。

与结构结合：在布局阶段就考虑与散热片、车架或冷板的接触，为高功耗器件规划有效的散热路径。

三、可靠性设计的核心考量

汽车电子产品的寿命要求通常在10年以上，且需承受高低温、振动、潮湿等恶劣环境，因此可靠性设计是重中之重。

1. 降额使用

   对元器件施加的应力（电压、电流、温度、功率）低于其额定值，以显著提升长期可靠性。例如，电容的工作电压建议不超过额定值的70%。

2. 冗余设计

   在安全关键系统（如刹车控制、动力管理）中，采用双路或多路备份设计，确保单一故障不会导致系统失效。

3. 保护电路

   过压/过流保护：使用TVS、保险丝、PPTC等器件，抵御电源线上的浪涌与瞬态干扰。

   ESD防护：在对外接口处布置ESD保护器件，符合ISO 10605等标准要求。

   反接与反极性保护：防止因电池接反而损坏电路。

四、苏州捷嘉智造的设计支持服务

针对汽车电路板设计的特殊性与高要求，苏州捷嘉智造可为硬件工程师团队提供全方位的专业支持：

专家级设计评审：凭借在汽车电子领域多年的设计经验，我们对您的原理图与PCB布局进行深入评审，提前识别电源完整性、信号完整性及EMC风险点。

可靠性分析与降额验证：协助建立企业内部的降额标准，并对设计方案进行可靠性预估与薄弱环节分析。

DFM/DFT/DFA协同：确保设计具有良好的可制造性、可测试性与可装配性，缩短产品上市周期，提高量产直通率。

仿真支持：在必要阶段，可提供信号完整性、电源完整性及热仿真的技术支持，实现设计优化与问题预防。

汽车电路板设计是一项系统工程，需要平衡性能、成本与可靠性。从严格的布局分区、规范的布线规则到周全的散热与可靠性设计，每一个环节都至关重要。对于正在从事或即将踏入汽车电子领域的硬件工程师而言，掌握这些关键要点并善用专业的汽车PCB设计支持服务，是提升产品竞争力、确保汽车电路板可靠性的有效途径。

苏州捷嘉智造致力于成为您可靠的研发伙伴，共同应对设计挑战，打造符合车规级要求的高质量电路板。欢迎联系我们的技术团队，获取更多关于汽车电子设计解决方案的详细信息。
