关节驱动板 – 设计 + 代工 全栈服务

捷嘉智造 为机器人关节（协作机器人、人形机器人、四足机器人）提供关节伺服驱动板的完整硬件解决方案。既可独立承接设计（ODM），也可独立承接代工（OEM），更支持设计+代工一体化。从 FOC 算法硬件、功率级到通信接口，一站式交付。

产品技术概述

关节驱动板是机器人执行机构的核心，负责驱动无框电机/伺服电机，实现位置、速度、力矩闭环控制。捷嘉智造在此领域积累了成熟的设计与生产工艺，可交付以下典型规格：

以上规格可作为设计起点，我们根据您的关节结构、功率需求灵活调整。

🔧 设计能力（ODM）—— 从需求到图纸、样机

您只需提供电机参数（功率、电流、电压、反馈类型）、控制要求（通信协议、控制模式）、安装尺寸等，我们完成全套硬件设计及固件开发。交付物包括：原理图、PCB文件、BOM、固件源码（可选）、工程样机、调试工具。

设计流程

1. 需求分析：明确电机类型（无框/伺服/BLDC）、额定/峰值电流、电压范围、反馈传感器（编码器/霍尔/旋变）、通信接口（EtherCAT/CAN/RS485）。

2. 系统方案设计：主控选型（STM32/TI C2000/Infineon）、栅极驱动器、功率MOSFET/IGBT、电流采样（低侧/高侧/隔离）、电源隔离、保护电路。

3. 原理图设计：三相逆变桥、电流检测调理、编码器接口（SSI/BiSS/ABZ/UVW）、隔离通信（磁耦/光耦）、辅助电源（15V/5V/3.3V）。

4. PCB Layout：功率回路最小化，充分考虑散热、EMC、寄生参数。支持多层板、厚铜、铝基板（用于大功率）。

5. 固件开发：FOC 算法（MTPA、弱磁）、电流/速度/位置三环 PID、传感器融合、EtherCAT/CANopen 协议栈移植、故障诊断与保护。

6. 样机制作与调试：提供 3-5 片工程样机，配合您的电机与机械负载进行联调，优化控制参数。

7. 设计文档交付：全套设计文件（原理图、PCB源文件、BOM、Gerber、测试报告、参数手册）。

设计特色与优势

• 高功率密度：优化功率回路与散热，同等电流下尺寸更小（成功案例：48V/20A 驱动板 60×70mm）。

• 高精度控制：16kHz 以上 PWM 频率，电流环响应 < 2kHz，速度/位置纹波低。

• 冗余保护：过流、过压、欠压、过温、短路保护，故障自恢复或锁存可选。

• 总线兼容：已适配多家机器人主控（EtherCAT 主站如倍福、CODESYS、ROS2 等）。

• 知识产权：设计成果归您所有，我们严格保密。

设计周期与费用：一般 6-8 周完成设计+样机，开发费（NRE）根据功率和复杂度报价（通常 3-10 万元），批量生产后可部分或全部返还。

🏭 代工能力（OEM）—— 从图纸到批量生产

您提供完整的生产文件（Gerber、BOM、坐标文件、测试要求），我们负责PCB制板、SMT贴片、DIP插件、烧录、测试、三防漆、组装、老化、包装的全流程代工。月产能可达10万片，良率≥99.5%。

代工流程

1. 文件审核与备料：检查Gerber/BOM完整性，采购元器件（可接受客户提供关键IC）。

2. PCB制板：1-12层，FR4/铝基/柔性板，HDI（一阶/二阶），阻抗控制±10%。

3. SMT贴片：高速贴片线，支持0201、0.4mm BGA，AOI + X-Ray检测。

4. DIP插件与后焊：人工/波峰焊，连接器压接。

5. 烧录与测试：固件烧录，ICT（短路/开路/元件值），FCT（根据您的测试方案定制测试架）。

6. 三防漆与老化：可选整板或局部喷涂，室温/50℃老化24-72小时。

7. 组装与包装：外壳装配（如需要），ESD包装，出货前抽检。

代工能力详述

• PCB制板：最小线宽/线距3mil，最小孔径0.2mm，表面处理：沉金/喷锡/OSP。

• SMT产能：日贴装200万点，可同时生产多品种小批量。

• 测试能力：自主研发测试系统，支持多通道电压/电流/通信/触觉信号自动测试。

• 老化房：200个老化位，高温/常温可编程。

• 品质体系：ISO9001:2025，IATF16949全流程可追溯，每片板卡生成唯一序列号。

代工周期与起订量

• 打样：1片起，7-10个工作日；加急需详询。

• 小批量：100-1000片，15-20天。

• 大批量：1000片以上，25-30天（可协商缩短）。

• 年度框架：支持VMI（供应商管理库存）模式，按周分批交付。

成本优势：自有PCB厂+贴片厂，无外包环节，批量价格低于市场平均水平10-15%。

为什么选择捷嘉智造？

• 双重心能力：既懂设计又精于生产，避免设计-代工衔接不畅。

• 机器人行业专精：已为30+机器人企业提供驱动板、主控板、传感器板，累计出货超50万片。

• 快速响应：24小时报价，48小时确认打样方案，专属工程师对接。

• 灵活合作模式：纯设计、纯代工、设计+代工一体，任选。

• 品质与售后：12个月质保，不良品免费维修或重做。

典型应用场景

• 协作机器人关节（如 UR、AUBO 类型）

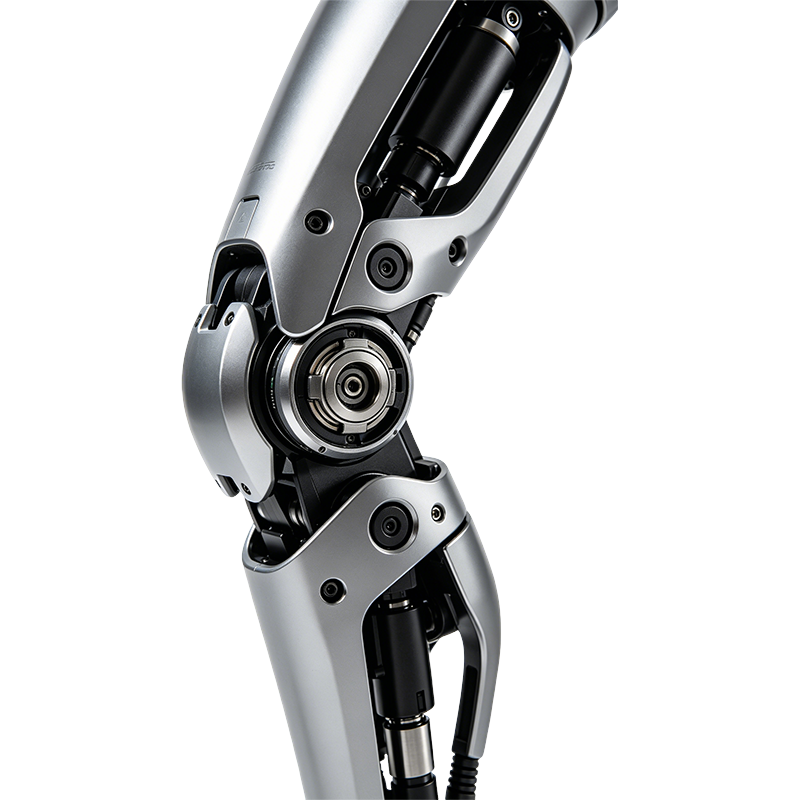

• 人形机器人髋/膝/踝关节（高动态响应）

• 四足机器人腿部关节（高扭矩密度）

• 工业自动化伺服驱动（通用替代方案）

相关产品

编码器接口板 |     六维力传感器信号板 |     EtherCAT从站通信板 |     灵巧手驱动板

常见问题（FAQ）

Q1：你们可以只做代工，不设计吗？

A：可以。您提供Gerber/BOM/测试要求，我们按图生产，不涉及设计变更。

Q2：设计+代工一体有什么好处？
A：设计时充分考虑生产工艺（DFM），减少改板次数；开发费可抵扣后续代工费；无缝交接，节省沟通成本。

Q3：关节驱动板一般需要哪些保护功能？
A：过流、短路、过压、欠压、过温、缺相、编码器断线检测等。我们会根据您的安全要求设计。

Q4：代工的最小起订量是多少？打样周期？
A：打样1片起，7-10天；批量100片起，15-20天（视工艺复杂度）。

Q5：支持大功率（如 72V/50A）驱动板吗？
A：支持。我们设计过 72V/60A 的大功率关节驱动板，采用厚铜 PCB 或铝基板，配合强制风冷。

Q6：能否提供底层驱动和调试软件？
A：可以。ODM 模式下我们提供基于 PC 的上位机调试工具（参数设置、曲线监控）和通信协议说明。
