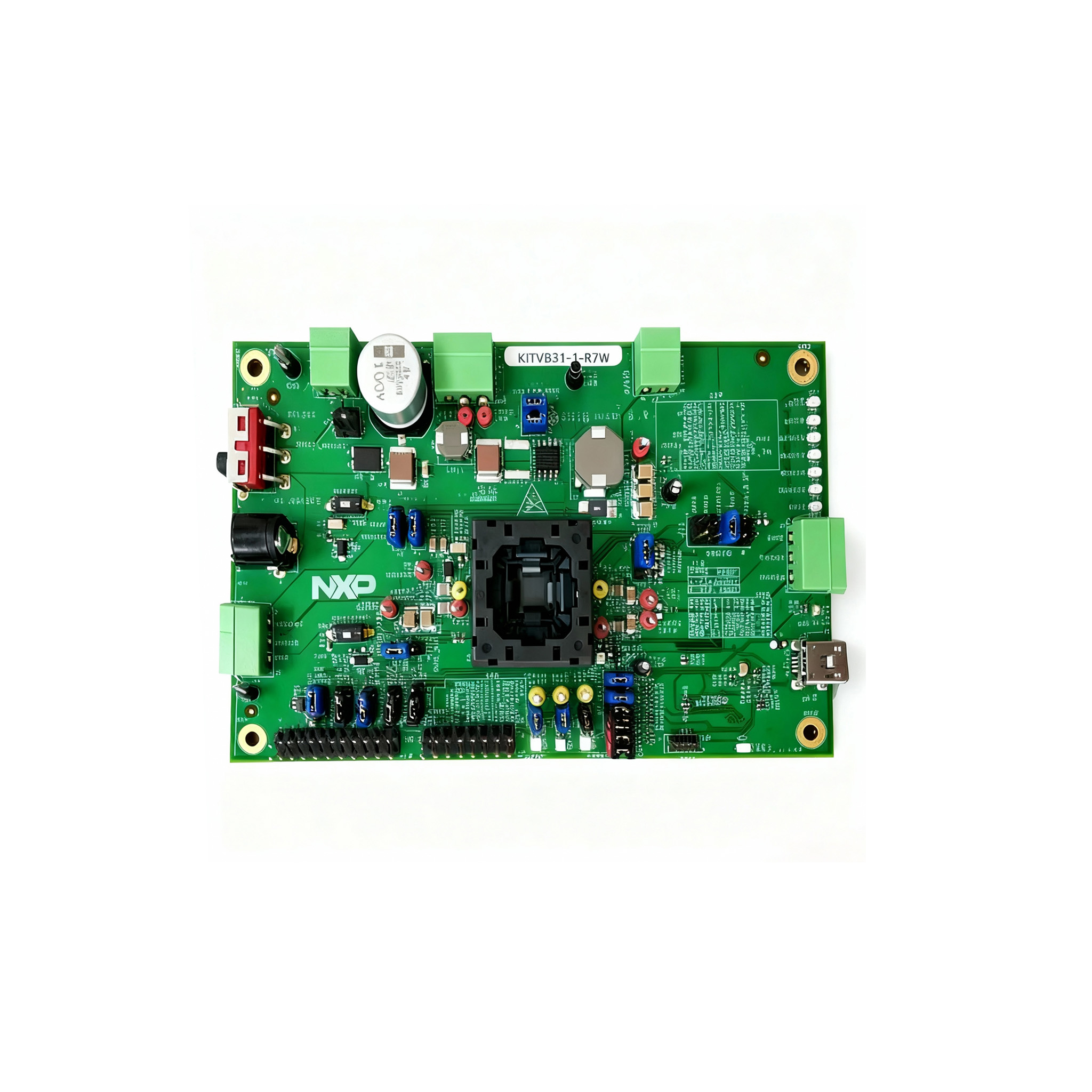

后装ADAS域控制器主板PCBA

为后装市场打造的ADAS域控制器，是智能驾驶功能可靠落地的核心。我们深知，其主板的高性能计算能力、多传感器融合精度与复杂环境下的稳定性至关重要。我们通过全自动化生产与军工级验证标准，确保每一块主板都能在严苛的车规环境中稳定运行，为驾驶安全提供强大算力支撑。

设计：从算力需求到异构架构
我们与您协同，将视觉处理、雷达融合、定位决策等复杂算法需求，转化为高性能、低功耗的异构计算架构，为后装市场的严苛要求奠定坚实基础。

我们不仅完成精密电路板的组装，更侧重于其作为“智能驾驶大脑”在传感器兼容性、实时处理与功能安全上的卓越表现。

第一步：高精度SMT贴片（全自动化产线）

1. 精密锡膏印刷与3D SPI检测

   • 全自动印刷机精准完成主控SoC、AI处理单元、大容量内存等核心芯片的微细焊盘锡膏涂布。

   • 立即通过3D SPI进行全检，从源头保障焊接品质，为高算力芯片的可靠运行奠定基础。

2. 微米级高速精准贴装

   • 在万级无尘车间内，高速贴片机精准贴装所有元器件，确保高速信号链路的完整性。

3. 精准回流焊接与AOI全检

   • 经过氮气保护的回流焊接，形成高可靠焊点。

   • 焊接后立即通过AOI自动光学检测，进行全方位扫描，自动识别偏移、虚焊、桥接等任何焊接缺陷。

第二步：插件与强化工艺

1. THT插件与选择性波峰焊：对电源接口、车辆连接器等插件元件进行可靠焊接。

2. 全域三防漆涂覆：采用符合车规要求的三防漆进行全面保护，有效防御水汽、振动和温度剧变，提升在复杂环境下的长期可靠性。

第三步：固件烧录与初测

• 通过自动化设备将传感器融合算法、决策规划及系统固件烧录至主芯片。

• 进行初步上电，确认所有核心电源、内存初始化及基础引导正常。

第四步：全方位的系统级功能验证（性能与安全核心）

这是确保ADAS系统精准、可靠、安全的核心环节。

1. 在线测试与功能测试：对主板的电源完整性、高速视频接口、车辆网络进行精细化电性能测试。

2. 系统级处理与性能测试：

   • 多传感器同步测试：接入多路摄像头、雷达等传感器，严格测试数据同步精度，确保融合感知的准确性。

   • AI算力性能验证：运行标准神经网络模型，验证实时处理能力与计算精度。

   • 低延迟与实时性测试：测量从感知到决策的端到端延迟，确保满足功能安全要求。

   • 高低温下的稳定性测试：在极端温度下长时间运行复杂算法，验证系统稳定性与性能一致性。

3. 环境应力与可靠性测试：

   • EMC/EMI测试：确保模块在复杂的车载电磁环境中稳定工作，不干扰其他系统。

   • 机械振动与冲击测试：模拟车辆行驶振动，确保所有连接坚固可靠。

第五步：终检与可追溯包装

1. 最终全检：对成品进行最后一次外观、端口及基本功能的确认。

2. 静电防护与屏蔽包装：使用防静电屏蔽袋与定制泡棉进行包装，确保运输安全。

3. 唯一追溯码：每块主板均贴有唯一序列号，实现从物料到成品的全流程质量追溯。

4. 合格出库：完成所有验证流程后，合格产品方可交付。

选择我们，您选择的不仅是PCBA制造商，更是具备智能驾驶系统深度理解与车规级可靠性管控能力的合作伙伴。我们让每一块后装ADAS域控制器主板都成为驾驶安全的可靠基石。

欢迎垂询，即刻获取专业的ADAS域控制器主板PCBA制造与测试解决方案！
